🌍 Mapa de Impactos Ambientales - Doñana

Visualización interactiva de los impactos ambientales en el entorno de Doñana y el Estuario del Guadalquivir, basada en el informe de WWF.

🔗 Demo en vivo: https://vmbolea.github.io/demo_wwf

📋 Tabla de contenidos

• Descripción
• Fuente de datos
• Metodología
  • 1. Georreferenciación de la imagen
  • 2. Extracción automática de puntos
  • 3. Revisión manual con QGIS
  • 4. Creación del webmapping
• Estructura del proyecto
• Tecnologías utilizadas
• Instalación y uso local
• Autores
• Licencia

📖 Descripción

Este proyecto visualiza los impactos ambientales identificados en el informe de WWF sobre Doñana y el Estuario del Guadalquivir. Los datos se han extraído georreferenciando la imagen original del informe y se presentan en un mapa interactivo que permite:

• Visualizar la distribución espacial de los impactos
• Filtrar por categorías (fuego, fauna, agua, flora, industria, suelo, recreativo)
• Consultar información detallada de cada punto
• Ver los límites de los espacios protegidos (Parque Nacional, Parque Natural y Corredor Verde)

📊 Fuente de datos

Informe original: Análisis de los problemas ambientales de Doñana y el Estuario del Guadalquivir

El informe de WWF incluye un mapa síntesis con la localización de los principales impactos ambientales, representados mediante diferentes colores y formas geométricas según su categoría.

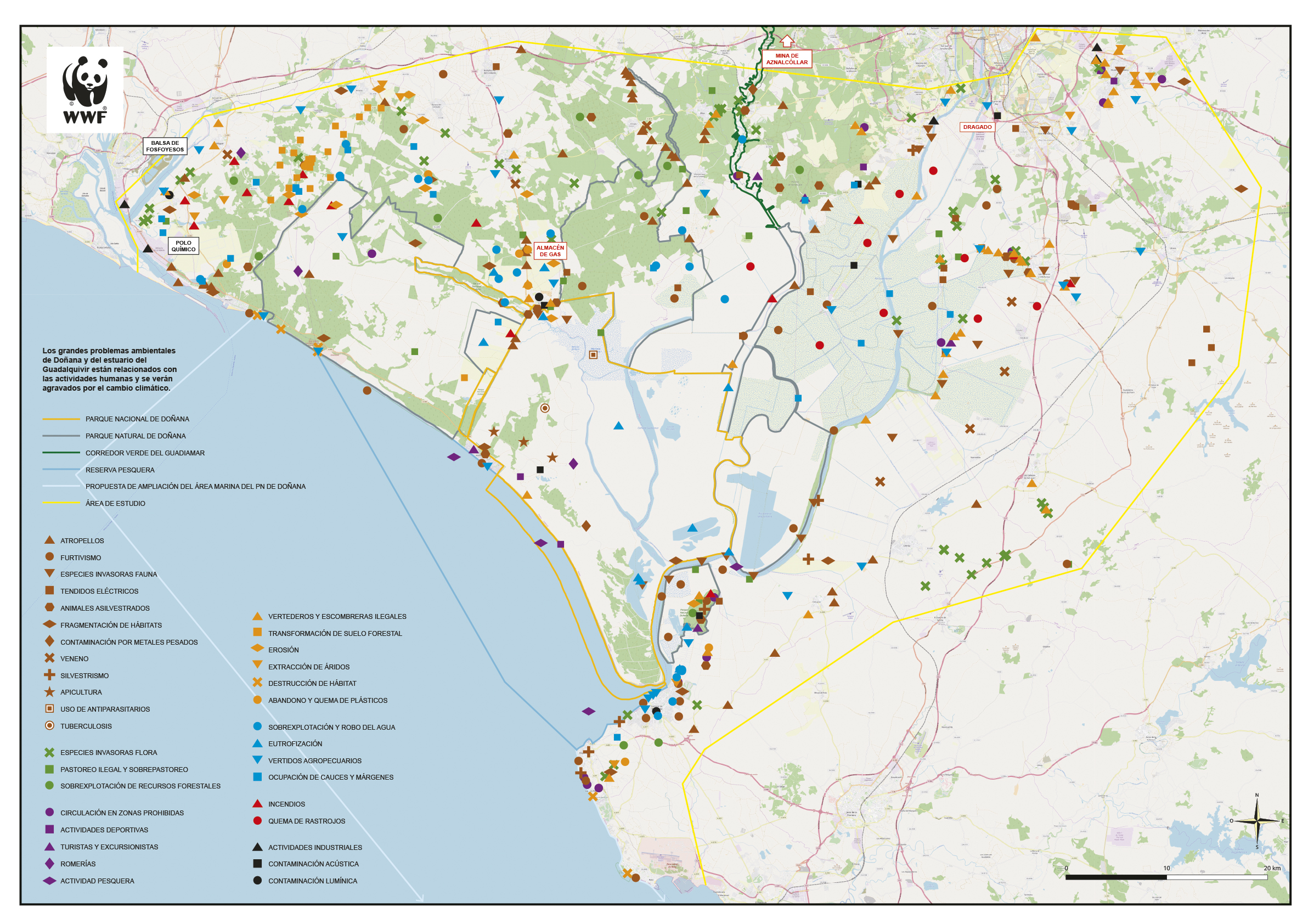

Mapa original del informe de WWF:

🛠️ Metodología

1. Georreferenciación de la imagen

El mapa original del informe se georreferenció utilizando QGIS con la herramienta de georreferenciador:

• Puntos de control: Se utilizaron cruces de carreteras y esquinas de elementos reconocibles del mapa base de OpenStreetMap
• Proyección: EPSG:25830 (ETRS89 / UTM zone 30N) - adecuada para la zona de Doñana
• Transformación: Polinómica de 2º orden para corregir distorsiones del mapa original
• Error RMS: < 3 metros

2. Extracción automática de puntos

Se desarrolló un script en Python (scripts/extract_impactos_georef.py) que procesa la imagen georreferenciada para extraer automáticamente los puntos según su simbología:

Lógica de extracción:

• Reconoce colores (rojo, marrón, azul, verde, negro, amarillo/naranja, morado)
• Identifica formas geométricas (círculo, cuadrado, rombo, triángulo, hexágono, estrella, etc.)
• Exporta coordenadas X, Y a un archivo GeoJSON

# Ejemplo simplificado del algoritmo
for each pixel in image:
    color = detect_color(pixel)
    shape = detect_shape(contour)
    if color and shape:
        coordinates = pixel_to_geographic(x, y)
        add_to_geojson(coordinates, color, shape)

3. Revisión manual con QGIS

El GeoJSON generado automáticamente fue revisado manualmente en QGIS para:

• ✅ Añadir puntos que el script no detectó correctamente

• ✅ Corregir formas erróneas (especialmente rombos y hexágonos)

• ✅ Verificar la precisión posicional de cada punto

• ✅ Enriquecer la metadata (categorías y fuentes)

4. Creación del webmapping

El mapa interactivo se desarrolló con:

Límites de espacios protegidos:

• Descargados desde los datos abiertos de la REDIAM (Junta de Andalucía)

• Almacenados localmente en data/limites.geojson

• Colores personalizados según el tipo de espacio

Visualización de impactos:

• Marcadores SVG dinámicos que mantienen la simbología original

• Agrupamiento de marcadores (MarkerCluster) para mejorar el rendimiento

• Sistema de filtrado por categoría

Interfaz responsive:

• Sidebar deslizante desde abajo en dispositivos móviles

• Leyenda interactiva de impactos y espacios protegidos

• Adaptación a diferentes tamaños de pantalla

📁 Estructura del proyecto

demo_wwf/
├── index.html              # Página principal
├── css/
│   └── style.css          # Estilos responsive
├── js/
│   └── app.js             # Lógica del mapa (Leaflet)
├── data/
│   ├── impactos.geojson   # Puntos de impactos extraídos
│   └── limites.geojson    # Límites de espacios protegidos
├── icons/
│   └── wwf.svg            # Logo WWF
├── scripts/
│   └── extract_impactos_georef.py  # Script de extracción
├── images/
│   └── donana_georef.tif    # GeoTif del informe georeferenciado (QGIS)


---

💻 Tecnologías utilizadas

Tecnología	Uso
Leaflet	Biblioteca de mapas interactivos
Leaflet.markercluster	Agrupación de marcadores
OpenStreetMap	Base cartográfica
QGIS	Georreferenciación y edición de datos
Python (OpenCV)	Extracción automática de puntos
HTML5/CSS3	Interfaz y diseño responsive
GitHub Pages	Hosting

---

🚀 Instalación y uso local

# Clonar el repositorio
git clone https://github.com/vmbolea/demo_wwf.git
cd demo_wwf

# Iniciar un servidor local (Python 3)
python -m http.server 8080

# O con Node.js
npx serve .

# Abrir en el navegador
http://localhost:8080

Requisitos para ejecutar el script de extracción:

pip install opencv-python numpy rasterio
python scripts/extract_impactos_georef.py --input mapa_original.png --output impactos.geojson

👥 Autores

Víctor Martínez Bolea

GitHub: @vmbolea

Proyecto: demo_wwf

📄 Licencia

Este proyecto está bajo la licencia MIT - ver el archivo LICENSE para más detalles.

🙏 Agradecimientos

• WWF España por el informe base que hizo posible este trabajo

• REDIAM (Junta de Andalucía) por los datos de espacios protegidos

• OpenStreetMap y su comunidad por la cartografía base

• QGIS community por la herramienta de georreferenciación

⭐ Si este proyecto te ha sido útil, ¡no dudes en darle una estrella en GitHub!
