🤖 MARC

Mascareignes Assistant and Robot Compagnon

Robot mobile autonome, guide vocal du laboratoire de robotique de l'Université des Mascareignes.

🎥 Voir les vidéos · 🚀 Installation · 📖 Documentation

---

📺 Vidéos

Partie 1 — Construction (disponible)

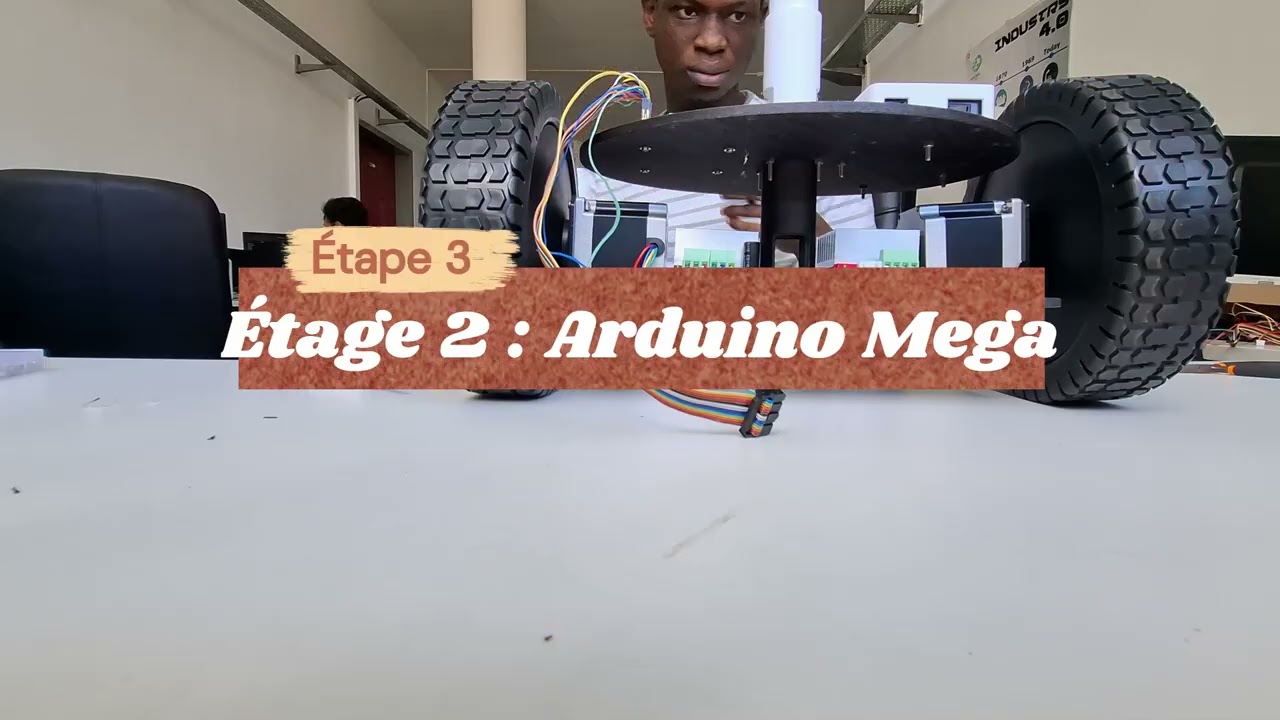

🎬 ▶️ MARC — Construction d'un robot compagnon (Partie 1)

La construction du robot, de la mécanique à l'électronique.

Partie 2 — Démonstration (à venir)

MARC dans sa version actuelle — démonstration vidéo à venir

---

📋 Sommaire

• À propos
• Aperçu
• Architecture matérielle
• Matériel
• Conception 3D
• Architecture logicielle (ROS 2)
• Navigation et localisation
• Structure du dépôt
• Installation
• Utilisation
• Documentation
• Auteur

---

🎯 À propos

MARC est un projet de fin d'études développé en 3ème année d'Informatique Appliquée à l'Université des Mascareignes (Maurice), en partenariat avec l'Université de Limoges.

L'objectif : créer un robot guide capable de se déplacer de manière autonome entre les stations du laboratoire de robotique, de dialoguer en langage naturel grâce à un Grand Modèle de Langage, et d'exprimer des émotions via une matrice LED. Le tout supervisé depuis une interface web temps réel.

Le robot est entièrement conçu à partir de zéro : modélisation 3D sur Onshape, impression 3D, électronique custom, firmware embarqué et stack logiciel ROS 2 complet.

---

✨ Aperçu

• 🧭 Navigation autonome par vision : localisation absolue par marqueurs ArUco, fusionnée avec l'odométrie (cap IMU + distance parcourue)
• 🗺️ Planification de chemin : trajets calculés par Dijkstra sur un graphe de points de passage sûrs, qui contourne les obstacles fixes connus
• 🎙️ Pipeline vocal complet : Speech-to-Text → LLM cloud (Ministral via Ollama) → Text-to-Speech français
• 🧠 Sortie JSON structurée : le LLM génère directement des commandes exécutables
• 🌐 Interface web HTTPS temps réel : envoi de destinations, journal d'événements, Push-To-Talk, mises à jour SSE
• 👀 Matrice LED RGB 64×32 avec plusieurs expressions GIF (neutre, clignement, suspicieux, triste, amour, disparition)
• 🧩 Architecture ROS 2 modulaire : 8 nœuds indépendants, lancés en une commande
• 📡 Perception de proximité : 3 capteurs ultrasoniques HC-SR04 remontés en continu
• ⚖️ Tentative auto-équilibrante PID documentée et analysée (mode finalement écarté pour la navigation au sol — voir le rapport)

---

🏗️ Architecture matérielle

Le système est distribué en trois couches :

┌─────────────────────────────────────────────┐
│  Couche temps réel — Arduino Mega 2560      │
│  Moteurs NEMA 23 · TB6600 · BNO085 (SPI)    │
│  3× HC-SR04 · capteurs IR · télécommande IR │
│  Envoie : Y:yaw · D:distance · U:c:g:d      │
│  Reçoit : C:move:turn · M:mode              │
└──────────────────┬──────────────────────────┘
                   │ UART 115 200 bauds
                   │ (/dev/ttyACM0)
┌──────────────────┴──────────────────────────┐
│  Couche applicative — Raspberry Pi 4        │
│  ROS 2 : 8 nœuds (vision, localisation,     │
│  navigation, mission, voix, LED, web, série)│
│  Caméra IMX219 (ArUco) · Flask HTTPS + SSE  │
└──────────────────┬──────────────────────────┘
                   │ daemon Ollama local → cloud
┌──────────────────┴──────────────────────────┐
│  Intelligence distante                      │
│  ministral-3:14b-cloud via Ollama           │
│  Sortie JSON structurée                     │
└─────────────────────────────────────────────┘

---

🔧 Matériel

Composant	Référence / détail
Microcontrôleur	Arduino Mega 2560
Ordinateur de bord	Raspberry Pi 4 Model B (1 Go RAM)
Moteurs	Pas-à-pas NEMA 23 ×2 (Ø roue 20 cm, 200 pas/tr, 1/4 micro-pas)
Drivers moteurs	TB6600 ×2 — STEP/DIR/ENA : G (7/5/3), D (8/6/4)
Centrale inertielle	BNO085 — SPI, CS 47, INT A4, RST A5
Caméra	IMX219 (Arducam) — détection ArUco
Capteurs proximité	3× HC-SR04 — centre (22/23), gauche (24/25), droite (26/27), portée 80 cm
Capteurs ligne	3 capteurs IR — pins 49 (G), 40 (C), 48 (D) (mode hérité)
Affichage	Matrice LED RGB 64×32 (HUB75)
Télécommande	Récepteur IR (pin 46) — réglage PID, pilotage manuel
Alimentation	Double batterie Li-ion 12 V 3S indépendantes (moteurs / Pi)

💡 La modélisation 3D complète a été réalisée sur Onshape et le robot a été imprimé en 3D au laboratoire de l'UDM.

---

🧱 Conception 3D

L'intégralité de la mécanique de MARC a été modélisée sur Onshape puis imprimée en 3D au laboratoire de l'UDM. Le robot se décompose en 3 sous-ensembles : la coque externe esthétique, la structure interne porteuse, et la tête (matrice LED).

🔗 Visualisation interactive

👉 Voir le modèle 3D complet sur Onshape

📦 Fichiers 3D disponibles

Tous les fichiers source sont dans assets/3d-models/, aux formats STL (impression directe) et STEP (édition CAO).

💡 Astuce : cliquez sur n'importe quel fichier .stl directement sur GitHub pour le visualiser en 3D dans votre navigateur.

🏛️ Coque externe

Habillage esthétique du robot, imprimé en plusieurs morceaux pour respecter les contraintes du plateau d'impression.

Pièce	STL	STEP
Colonne V3	STL	STEP
Corps Bas — Avant	STL	STEP
Corps Bas — Arrière	STL	STEP
Corps Haut — Avant	STL	STEP
Corps Haut — Arrière	STL	STEP
Étage 0 (base)	STL	STEP
Porte d'accès	STL	STEP
Support capteurs IR	STL	STEP

🦴 Structure interne

Squelette porteur qui supporte l'électronique, les moteurs et les batteries.

Pièce	STL	STEP
Colonne V1	STL	STEP
Coque interne	STL	STEP
Étage 1	STL	STEP
Étage 2	STL	STEP
Étage 3	STL	STEP
Bague de réduction	STL	STEP
Roue	STL	STEP
Part 8	STL	STEP

🤖 Tête

Module supérieur portant la matrice LED 64×32 (le « visage » de MARC).

Pièce	STL	STEP
Tête — partie basse	STL	STEP
Tête — partie haute	STL	STEP
Cadre matrice LED	STL	STEP

---

🧩 Architecture logicielle (ROS 2)

Le logiciel embarqué sur le Raspberry Pi est un package ROS 2 (marc_nodes) composé de 8 nœuds qui communiquent par topics. Chaque responsabilité est isolée dans son propre nœud, ce qui permet de lancer, tester et déboguer chaque brique séparément.

                        ┌──────────────┐
     /aruco/detections  │ camera_node  │  caméra IMX219 + détection ArUco
            ┌───────────└──────────────┘
            ▼
   ┌──────────────────┐   /pose    ┌────────────────┐  /nav_goal   ┌────────────────┐
   │ localization_node│──────────▶ │  mission_node  │ ───────────▶ │ navigation_node│
   │ ArUco + odométrie│            │ Dijkstra/graphe│ ◀─────────── │  go-to-goal    │
   └──────────────────┘            └────────────────┘ /goal_status └───────┬────────┘
      ▲          ▲                        ▲                                 │ /cmd_motor
/imu_yaw│ /distance│             /mission_station                           ▼
      │          │                 /nav_status              ┌────────────────────────┐
   ┌──┴──────────┴───┐                 ▲   │                │     firmware_node      │
   │  firmware_node  │ ─────────────────┘  │                │ pont série /dev/ttyACM0│
   │  pont série     │ ◀───────────────────┼────────────────└────────────────────────┘
   └─────────────────┘                     │
            ▲                       ┌───────┴─────────┐  /vocal_command  ┌────────────┐
     /led_expression                │  webbridge_node │ ◀─────────────── │ voice_node │
   ┌─────────────────┐              │  Flask + web +  │                  │ STT→LLM→TTS│
   │     led_node    │ ◀─────────── │  LLM + SSE      │                  └────────────┘
   │ matrice RGB 64×32│             └─────────────────┘
   └─────────────────┘

firmware_node — pont entre ROS 2 et l'Arduino sur le port série. Souscrit à /cmd_motor (Int32MultiArray [move, turn]) qu'il traduit en trames C:move:turn, et publie le cap /imu_yaw et la distance /distance lus depuis l'Arduino.

camera_node — capture le flux de la caméra IMX219, détecte les marqueurs ArUco et publie les détections (/aruco/detections).

localization_node — calcule la pose (x, y, cap) du robot par fusion : position absolue par recalage ArUco quand un marqueur connu est visible, intégration odométrique (cap IMU + distance) sinon. Publie /pose.

navigation_node — contrôleur go-to-goal pur : amène MARC à un point (x, y) par correction de cap puis avance, avec orientation finale optionnelle. Gère aussi un scan de localisation par rotation au démarrage à froid, jusqu'à acquérir une première pose.

mission_node — le « cerveau de trajet » : à partir d'une station nommée ou d'un point libre, il planifie un chemin par waypoints (Dijkstra sur le graphe de points sûrs de maps.py) et enchaîne les waypoints un par un vers navigation_node.

voice_node — pipeline vocal : wake word (« salut marc ») → Google STT → ministral-3:14b-cloud (Ollama local, JSON strict) → synthèse vocale française (edge-tts). Publie la commande finale sur /vocal_command.

webbridge_node — serveur Flask HTTPS qui héberge l'interface web, interprète les commandes texte via le LLM, diffuse les événements en temps réel (SSE) et relaie les destinations vers mission_node.

led_node — unique propriétaire de la matrice LED. Tout nœud qui veut afficher une expression publie sur /led_expression (love, neutral, suspicious, sad, blink, disappear, idle:<exp>, style:<n>), ce qui évite les conflits d'accès GPIO.

---

🧭 Navigation et localisation

Repère salle

L'origine est une intersection de carreaux choisie comme (0, 0). Convention : 0° = -Y, +90° = +X, sens trigonométrique.

Marqueurs ArUco de localisation

Les marqueurs fixes (mur, plafond) servent à recaler la pose absolue. Leurs positions réelles sont centralisées dans maps.py :

ID ArUco	Position (x, y) en m
0	(-2.07, 0.00)
1	(-2.08, 1.07)
2	(2.17, 1.05)
3	(-0.66, 2.45)
4	(2.17, -0.33)
5	(0.96, -3.39)

Stations

Station	Équipement	Position (x, y)	Cap final
nao	Robot humanoïde NAO	(-1.6, 0)	90°
vector	Robot mobile Vector	(-1.5, 4.9)	30°
pepper	Robot humanoïde Pepper	à mesurer	—
imp3d	Imprimante 3D	à mesurer	—
baxter	Robot industriel Baxter	(1.8, 1.8)	90°
bras	Bras Franka Panda	(1.8, -0.6)	-90°

⚠️ Les positions marquées à mesurer valent None dans maps.py. Tant qu'une station n'a pas de coordonnées, mission_node refuse le trajet plutôt que d'inventer une trajectoire.

Évitement des obstacles

L'évitement des obstacles fixes est assuré en amont par la planification : mission_node calcule un chemin qui ne passe que par des segments sûrs du graphe de waypoints. Les 3 capteurs HC-SR04 fournissent en plus une perception de proximité (distances centre/gauche/droite remontées à 10 Hz).

---

📁 Structure du dépôt

MARC/
├── src/marc_nodes/                # Package ROS 2 (cœur du robot)
│   ├── launch/marc.launch.py      # Lance les 8 nœuds en une commande
│   ├── marc_nodes/
│   │   ├── firmware_node.py       # Pont série Arduino
│   │   ├── camera_node.py         # Caméra IMX219 + détection ArUco
│   │   ├── localization_node.py   # Fusion ArUco + odométrie → /pose
│   │   ├── navigation_node.py     # Contrôleur go-to-goal
│   │   ├── mission_node.py        # Planification de trajet (Dijkstra)
│   │   ├── voice_node.py          # Pipeline vocal STT→LLM→TTS
│   │   ├── webbridge_node.py      # Flask HTTPS + interface web + LLM + SSE
│   │   ├── led_node.py            # Matrice LED RGB
│   │   └── maps.py                # Carte : marqueurs, stations, graphe waypoints
│   ├── package.xml / setup.py     # Métadonnées et points d'entrée ROS 2
│
├── controlMoteur/                 # Firmware Arduino Mega
│   ├── controlMoteur.ino          # Boucle principale (série, PID, capteurs)
│   ├── fonctions.ino              # Moteurs, ultrasons, suivi de ligne, télécommande
│   └── header.h                   # Pins, constantes, objets globaux
│
├── vision/                        # Briques vision autonomes (hors ROS)
│   ├── calibrate_camera.py        # Calibration de la caméra (échiquier)
│   ├── camera_calibration.npz     # Matrice intrinsèque + distorsion
│   ├── camera_service.py          # Service caméra HTTPS
│   ├── localization.py            # Localisation ArUco + odométrie (prototype)
│   ├── navigation_goto.py         # Go-to-goal (prototype)
│   └── navigation_service.py      # Service navigation
│
├── assistantVocale/               # Pipeline vocal autonome (importé par voice_node)
│   ├── voiceAssistant.py          # STT (Google) → Ollama → edge-tts
│   ├── modelfile.txt              # Prompt système / contrainte JSON du LLM
│   └── requirements.txt
│
├── matrixLed/                     # Pilotage de la matrice LED RGB 64×32
│   ├── eye_manager.py             # Animations + clignement thread-safe
│   ├── gif_viewer.py              # Lecteur GIF (test standalone)
│   ├── SplitEyes.py               # Génération des GIFs depuis une vidéo
│   └── style1/ style2/ style3/    # Sets d'expressions (GIF)
│
├── web/                           # Interface web (servie par webbridge_node)
│   ├── server.py                  # Ancien serveur Flask monolithique (hérité)
│   ├── index.html / style.css / app.js
│   └── cert.pem / key.pem         # Certificat SSL auto-signé (à générer)
│
├── assets/3d-models/              # Fichiers STL + STEP (Onshape)
├── LICENSE
└── README.md

---

🚀 Installation

Prérequis

• Raspberry Pi 4 (Raspberry Pi OS 64 bits recommandé)
• ROS 2 Jazzy installé
• Arduino Mega 2560 + IDE Arduino
• Python 3.9 ou supérieur
• Daemon Ollama installé et connecté (ollama signin) — le modèle cloud est relayé par le serveur local, aucune clé API à gérer
• ffmpeg, mpg123, sox, alsa-utils, portaudio19-dev

Côté Arduino

1. Ouvrir controlMoteur/controlMoteur.ino dans l'IDE Arduino.
2. Installer via le gestionnaire de bibliothèques :
   • FastAccelStepper
   • IRremote
   • NewPing
   • SparkFun BNO08x Arduino Library
   • PID_v1 (Brett Beauregard)
3. Vérifier le brochage dans header.h.
4. Compiler et téléverser sur l'Arduino Mega.

Côté Raspberry Pi

# Cloner le dépôt dans un workspace ROS 2
git clone https://github.com/SALLAH-JP/MARC.git
cd MARC

# Dépendances Python du pipeline vocal et de la vision
pip install -r assistantVocale/requirements.txt
pip install opencv-contrib-python pyserial speechrecognition edge-tts pydub pillow flask

# Dépendances système
sudo apt install ffmpeg mpg123 sox alsa-utils portaudio19-dev

# Bibliothèque matrice LED (compilation native)
git clone https://github.com/hzeller/rpi-rgb-led-matrix
cd rpi-rgb-led-matrix && make build-python PYTHON=$(which python3) && cd ..

# Accès GPIO sans sudo pour la matrice LED
sudo setcap 'cap_sys_rawio+ep' $(readlink -f $(which python3))

# Certificat SSL auto-signé (HTTPS requis pour le micro côté navigateur)
cd web
openssl req -x509 -newkey rsa:4096 -keyout key.pem -out cert.pem -days 365 -nodes
cd ..

# Authentification Ollama (le modèle cloud est relayé par le daemon local,
# aucune clé API à exporter)
ollama signin

# Compilation du package ROS 2
source /opt/ros/jazzy/setup.bash
colcon build --packages-select marc_nodes
source install/setup.bash

---

🎮 Utilisation

Lancement complet

Tout le système démarre en une seule commande :

ros2 launch marc_nodes marc.launch.py

Arguments optionnels :

Argument	Défaut	Effet
port:=/dev/ttyACM1	/dev/ttyACM0	Port série de l'Arduino
style:=1	2	Style de départ des yeux LED
use_voice:=false	true	Désactive le pipeline vocal
use_led:=false	true	Désactive la matrice LED
use_vision:=false	true	Désactive la chaîne vision (caméra + localisation + navigation)

Exemple — sans voix ni vision, pour tester les moteurs seuls :

ros2 launch marc_nodes marc.launch.py use_voice:=false use_vision:=false

Commande vocale

1. Dire le mot de réveil.
2. Énoncer la commande, par exemple :
   • « Va voir Pepper » → navigation autonome jusqu'à la station
   • « Présente-moi NAO » → MARC s'y rend et donne une présentation
   • « Reviens à la base » → retour à l'origine
3. MARC interprète la requête, confirme oralement et exécute.

Interface web

Accessible sur https://<ip-du-pi>:5000 depuis n'importe quel appareil du réseau local (accepter l'avertissement de certificat auto-signé) :

• Envoyer le robot vers une station
• Push-To-Talk pour enregistrer une commande vocale depuis le navigateur
• Suivre le journal des événements en temps réel (SSE)

Envoi manuel d'une destination (debug ROS 2)

# Envoyer MARC à une station
ros2 topic pub --once /mission_station std_msgs/String "{data: 'baxter'}"

# Envoyer vers un point brut (x, y)
ros2 topic pub --once /mission_point geometry_msgs/Point "{x: 1.0, y: 2.0, z: 0.0}"

# Suivre la pose estimée
ros2 topic echo /pose

---

📖 Documentation

Le rapport complet de Projet de Fin d'Études détaille l'analyse des besoins, les choix d'architecture, le passage du suivi de ligne à la navigation par vision, l'analyse du conflit PID-équilibre vs suivi de ligne, les tests de modèles LLM sur Raspberry Pi 4, la modélisation 3D sur Onshape et les résultats expérimentaux.

📄 Le rapport complet (PDF) est disponible sur demande.

---

👤 Auteur

SALLAH Assiongbon Théodore Jean-Paul Étudiant en 3ème année — Informatique Appliquée 🎓 Université des Mascareignes · Université de Limoges

Encadrant pédagogique : M. Khadimoullah Ramoth

---

🙏 Remerciements

Ce projet doit beaucoup à plusieurs contributions extérieures :

• Le projet Local-Voice de M15.ai, dont l'architecture a inspiré le pipeline vocal
• La plateforme Ollama et le modèle Ministral
• La bibliothèque FastAccelStepper de J. Kerschbaumer
• La bibliothèque rpi-rgb-led-matrix de H. Zeller
• NewPing, edge-tts, Flask, SpeechRecognition, OpenCV
• Les fournisseurs locaux Advanced Electronique et Transcom (Maurice)

---

📜 Licence

Ce projet est distribué sous licence MIT — voir le fichier LICENSE.

Le code des bibliothèques tierces utilisées reste sous leurs licences respectives.

---

Si ce projet vous a plu, n'hésitez pas à laisser une ⭐ !
